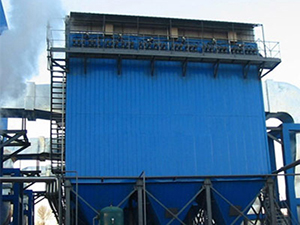

XMC型脈噴收塵器

XMC型脈噴收塵器是一種新型的脈沖布袋除塵器，是我公司引進德國具有上九十年代技術水平的_除塵器進行吸收，并結合中國特點，研制出來的一種新型收塵器。廣泛應用于水泥、電力、化工、冶金、鋼鐵等行業

產地：河北省>泊頭市

供應商：泊頭市新潤環保設備有限公司

技術服務熱線：400-0317-699

XMC型脈噴收塵器詳細內容介紹

一、概述

XMC型脈噴收塵器是一種新型的脈沖布袋除塵器，是我公司引進德國具有上九十年代技術水平的除塵器進行吸收，并結合中國特點，研制出來的一種新型收塵器。該收塵器是采用高壓（0.5~0.4MPa）大流量脈沖閥逐條濾袋噴吹清灰的技術。能夠從大量_細粉塵（顆粒£5μm，含量³70%以上）的氣體中，高濃度（1300g/m3n)的氣體中，把99.9%以上的粉塵收集下來。1997年底通過省級鑒定，該收塵器具有國內水平。目前在新的環保標準條件下，不僅廣泛用于水泥廠的粉塵治理，而且還廣泛用于非金屬礦微細粉深加工領域，在電力、化工、冶金、鋼鐵等行業也有較好的應用前景。

二、構造及工作原理

1、脈沖布袋除塵器結構

該設備主要有以下部分組成：

（1）箱體：包括濾袋室、預收塵室、凈氣室、多孔板、濾袋、濾袋骨架。

（2）噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。

（3）灰斗及排灰部分有兩種形式：一種為灰斗直接與卸灰閥連接，另一種為灰斗通過輸送設備（如螺旋輸送機）與卸灰閥連接。

2、工作原理

含塵氣體進入收塵器已擴大的灰斗進行預收塵，通過導流板均布于各條濾袋之間，粉塵阻留于濾袋外表面，為使設備阻力不_過1200Pa，高壓氣體經電磁閥產生脈噴，使氣包內壓縮空氣（0.5~0.7MPa)，由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍于一次風的周圍空氣（稱二次風）進入濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。使用微機自動控制裝置，根據粉塵隨意調整清灰周期和脈噴時間，使收塵器在_的嘴里范圍內運行。

三、選型

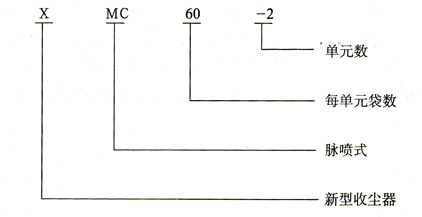

1、型號說明

該單機有60-2、60-3、60-4、60-5、60-6、70-5、70-6、70-7、70-8九種規格。具體型號說明如下：

2、選型參數及選型原則

（1）除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的量大數值，按略小于技術性能表中的數值為原則，其相對應的收塵器型號，即為所需要的收塵器型號，采用的濾袋根據入口濃度、氣體溫度、濕度含量確定。

（2）表中的耗氣量為工廠集中供氣的情況，如單獨使用空氣機時，實際的耗氣量要增大到表中數值的1.5倍。

（3）壓縮空氣耗氣量欄中，所提出的耗氣量為該型號設備的耗氣量。

3、設備外形及基礎見附圖，我廠還可根據用戶場地情況設計符合用戶要求的收塵器。

XMC型脈噴收塵器技術性能表

	XMC60-2	XMC60-3	XMC60-4	XMC60-5	XMC60-6
處理風量m3/h	6000-9500	9500-13000	13000-17000	17000-20000	20000-24000
總過濾面積m2	120	180	240	300	360
過濾風速m/min	0.97-1.3	0.93-1.2	0.90-1.2	0.95-1.1	0.91-1.1
濾袋數量（條）	120	180	240	300	360
除塵器阻力Pa	≤1200
入口濃度g/m3n	≤1300
出口濃度mg/m3n	≤50
噴吹壓力(MPa)	0.5-0.7
承受壓力Pa	9000
脈沖閥數量 (只)	10	15	20	25	30
耗氣量m3/min	0.65	1.01	1.37	1.73	2.09
保溫面積m2	35	40	65	77	88
設備重量 kg	5300	6600	8450	10600	12400
所耗功率（KW）	2.2	2.2	5.2	5.2	5.2

XMC型脈噴收塵器技術性能表

	XMC70-5	XMC70-6	XMC70-7	XMC70-8
處理風量m³/h	20000-24000	24000-29000	29000-36000	36000-40000
總過濾面積m²	350	420	490	560
過濾風速m/min	0.95-1.14	1.95-1.15	1.0-1.20	1.1-1.30
濾袋數量（條）	350	420	490	560
阻力Pa	1200
入口濃度g/m³n	1300
出口濃度mg/m³n	≤50
噴吹壓力(MPa)	≤0.5-0.7
承受壓力Pa	≤9000
脈沖閥數量（只）	25	30	35	40
耗氣量m³/min	2.09	2.08	2.10	2.10
保溫面積m²	90	98	110	122
設備重量 kg	12600	14500	16800	19500
所耗功率（KW）	5.2	5.2	8.1	9.7
